單機介紹
應用范圍：研磨分散集于一體，多品種、多顏色的研磨領域被越來越廣泛地應用。
物 料：油漆、油墨、色漿、顏料、電子材料、染料等精細科技領域。
出料粒度：D90<5μm(5μm)進料粒度：D90<100μm(100μm)

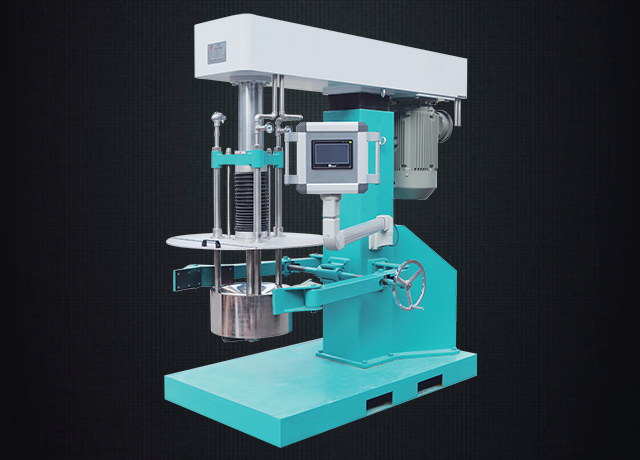

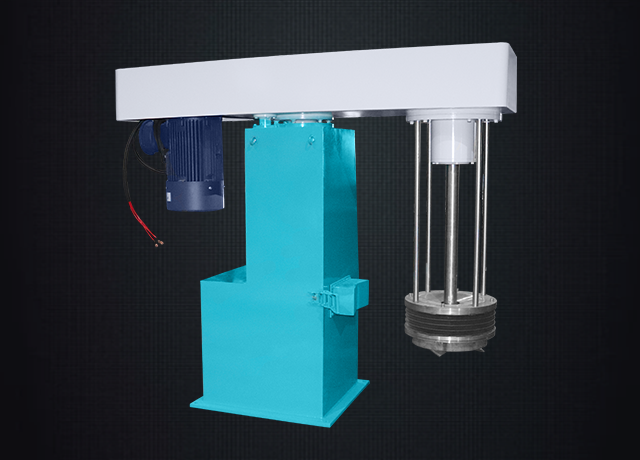

籃式砂磨機是集研磨、分散兩道工序于一體的新型化工設備。廣泛應用于油墨、色漿、染料、涂料等行業，具有能源消耗低、生產效率高、操作簡單、易維護，易清洗，換色方便等特點。適用于獨立式攪拌桶操作和高、低粘度的混漿。
性能特點
高產出 低能耗集研磨、分散兩道工序于一體，具有能源消耗低、生產效率高等優點。 |
操作/清洗方便由于使用分散盤和泵葉，高粘度物料亦有較好的流通率，容易清洗的研磨籃，可快速更換材料。 |
|
操作方便 可根據用戶要求采用液壓、氣動、機械升降，機架運行可靠、平穩。先進的變頻控制，可實現無級調速。短時間內得到理想的效果。 |
適應范圍廣根據不同物料、不同機型、不同應用，設計研發不同形狀研磨籃結構，以達到不同物料、不同行業的高效研磨。 |
工作原理
吸料：自吸泵葉高速旋轉，產生強大的抽吸力和渦流，將物料吸入研磨籃內。 分散：分散盤高速旋轉產生的離心力，將從研磨籃中吸出的物料甩出，加速物料分散，形成物料高效率的分散混合。 效率卓越的分散研磨機：自吸泵葉高速旋轉→研磨籃內極細的研磨→分散盤高速旋轉→出料，分散、高效率的循環，解決了物料翻動的難題，避免循環死角，短時間內可得到出色的研磨效果。 清洗、換色方便：研磨結束后，將研磨籃升至液面以上，進行短暫運行，利用離心力甩出殘留的物料。
技術參數
技術參數
|
電器驅動部分 |
||||||||||||
|
額定電壓 |
電機功率 |
品牌軸承 |
驅動方式 |
電機額定轉速 |
主軸轉速 |
線速度 |
||||||
|
380V-50HZ |
22kw隔爆型三相異步電機IP55級 |
SKF/NSK |
皮帶輪-恒定速度 |
0-1450轉/分 |
0-800轉/分 |
8-16m/s |
||||||
|
控制系統部分 |
||||||||||||
|
控制系統 |
調速方式 |
保護裝置 |
||||||||||
|
380V-50HZ |
變頻調速 |
電流過載、過壓自動停機保護 |
||||||||||
|
研磨筒體部分 |
||||||||||||
|
籃子規格 |
介質粒徑 |
進料方式 |
升降行程 |
|||||||||
|
10L-20L(可定制) |
1.8-2.0mm |
人工倒料或泵輸送 |
1000mm（高壓工程油缸、絕不漏油） |
|||||||||
|
外觀尺寸部分 |
||||||||||||
|
混漿容量（L） |
重量 |
顏色 |
||||||||||
|
200-500 |
約2500kg |
以本廠實際生產顏色為準 |
||||||||||
