單機介紹
應用范圍：適用于高校、科研單位及生產型企業的科研研究、實驗室配方研究、小樣生產等。
物 料：農藥、油漆、油墨、顏料、色漿、染料、紡織噴墨墨水、陶瓷墨水、玻璃墨水、石墨烯、MLCC、熱敏紙涂層材料、熒光增白劑、電子漿料、電池正負極材料、及其他納米細度需求的產品。
出料粒度：2.02-10μm 進料粒度：0.05μm-200nm

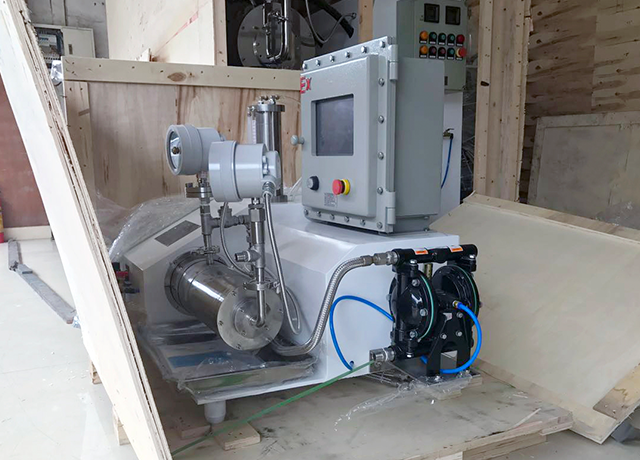

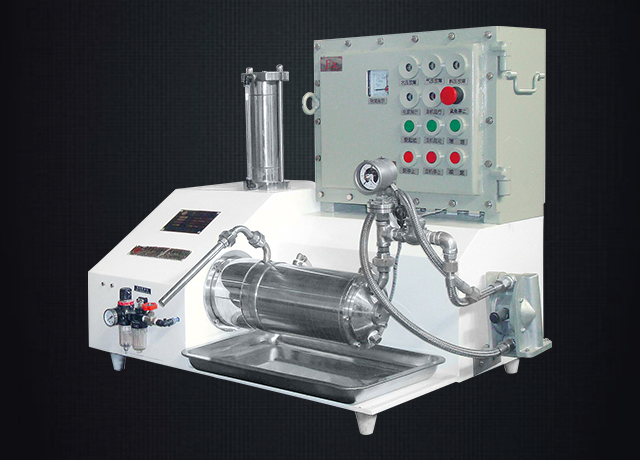

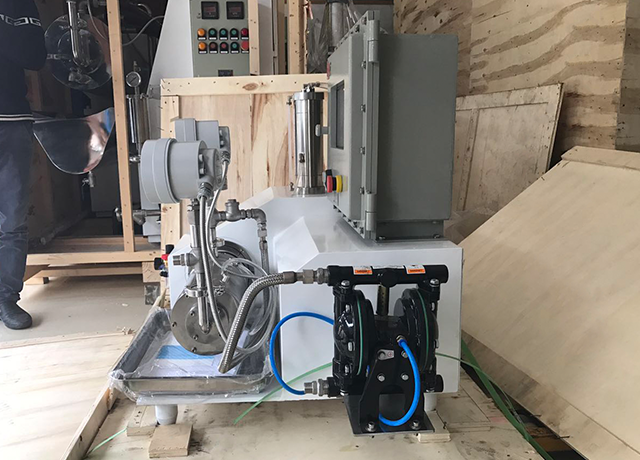

PC-CDS實驗砂磨機，2L研磨容積。根據不同客戶物料需求，轉子及研磨筒體可制作成高耐磨合金鋼或陶瓷材質。此系列砂磨機應用范圍廣泛，成品細度可從D90=100nm至D90=20微米，是研究機構、高校研究室理想的實驗機型。該系列產品可廣泛應用于農藥、油漆、油墨、顏料、色漿、染料、紡織噴墨墨水、陶瓷墨水、玻璃墨水、石墨烯、MLCC、熱敏紙涂層材料、熒光增白劑、電子漿料、電池正負極材料、及其他納米細度需求的產品。
性能特點
運行可靠集裝式雙端面機械密封，密封效果好，運行可靠，可以根據不同物料選用不同冷卻介質，避免了研磨物料受到污染的風險 |
工業放大TGM-CDS實驗砂磨機的研磨結構及機型設計為工業級TGM-CDS系列的縮小型，其實驗研磨結果可放大至TGM-CDS工業生產數據 |
成品尺寸范圍廣本機為納米級研磨設備，同時也可以滿足微米級粒徑研磨需求，成品粒徑范圍在D90=0.1μm-20μm之間 |
自我保護系統本機設有自我保護系統，當設備沒有冷卻水經過時，設備無法啟動；當進料壓力及溫度超過所設定值，設備將自動立刻 停機，或延時停機；當機封冷卻液位下降或沒有冷卻液，設備將無法開啟，或自動立刻停機以保護機械機械密封；當設備無氣壓或壓力低時，設備會停機或無法開機 |
工作原理
主電機通過V型皮帶帶動主軸轉子作高速轉動，而轉子上帶動研磨介質高速運動從而產生極大的沖擊、磨擦和剪切力使物料得以被充分研磨和混合。該機采用了精密可靠的機械密封，具有高度的可靠性和耐用性，研磨缸完全密閉，避免了空氣的混入，防止了氣泡的產生和助劑的揮發，大大減輕了環境污染。該機采用動態分離研磨介質和被研磨物料，動靜環皆為高精度耐磨合金鋼，故研磨介質不會堵嵌在縫隙中，故有著很長的使用壽命。
技術參數
|
電器驅動部分 |
||||||||||||
|
額定電壓 |
電機功率 |
品牌軸承 |
驅動方式 |
電機額定轉速 |
主軸轉速 |
線速度 |
||||||
|
380V-50HZ |
3kw隔爆型三相異步電機IP55級 |
SKF/NSK |
皮帶輪-恒定速度 |
0-2000轉/分 |
0-1100轉/分 |
8-16m/s |
||||||
|
控制系統部分 |
||||||||||||
|
控制系統 |
調速方式 |
保護裝置 |
||||||||||
|
380V-50HZ |
變頻調速 |
壓力感應保護裝置：桶內因阻塞等異常壓力過高的情況時，主機自動停機；
液位過低保護：如機械密封泄露，造成冷卻吊桶內無冷卻液，主機自動關機；
溫度感應保護：桶內溫度過高，主機自動關機。 |
||||||||||
|
研磨筒體部分 |
||||||||||||
|
筒體容積 |
介質粒徑 |
進料方式 |
出料方式 |
|||||||||
|
2L |
0.02-10μm |
通過隔膜泵輸送 |
后端動態篩網與動態間隙分離 |
|||||||||
|
外觀尺寸部分 |
||||||||||||
|
最高流量(L/h) |
重量 |
顏色 |
||||||||||
|
10-15 |
約100kg |
以本廠實際生產顏色為準 |
||||||||||
